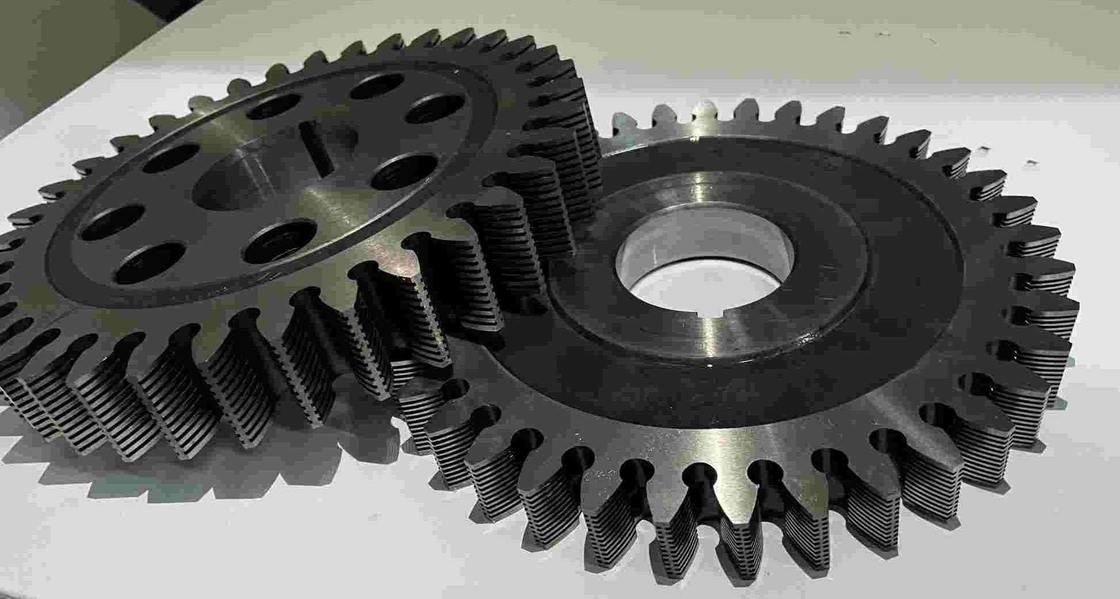

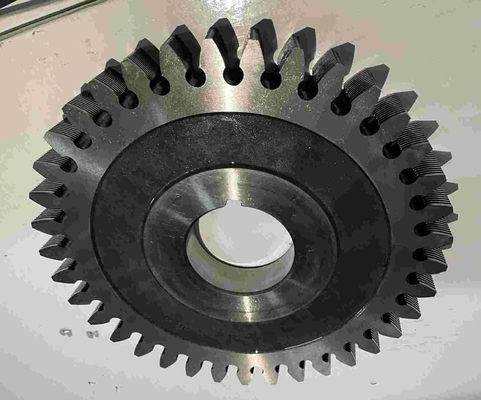

کاتر اصلاح چرخ دنده شانه به ضخامت 66 میلی متر چرخ دنده داخلی در پیچ

کاتر اصلاح چرخ دنده --- چرخ دنده داخلی دندان

با استفاده از اصل "تراش متعادل"، نیروی وارد بر سطح دندان کاتر اصلاح در تماس با چرخ دنده

اگرچه دندان قروچه می تواند دقت چرخ دنده را بهبود بخشد، اثر کاهش صدای مش بندی ایده آل نیست.فرآیند اصلاح، مش بندی ماشین اصلاح با جفت چرخ دنده شافت تکان دهنده است که توسط ابزار اصلاح تشکیل شده است.در طول فرآیند اصلاح، نیروی شعاعی بین کاتر اصلاح و ابزار اصلاح ثابت است و فشار ناحیه واحدی که بر روی یک جفت سطح دندان مشبک اثر می‌کند، بیشتر از فشار سطح واحدی است که بر روی دو جفت سطح دندان مشبک اعمال می‌شود.بسیار بزرگتر، نیروی برش نیز بسیار بزرگتر است.به طور خاص، سرعت لغزش نسبی بین برش اصلاح و دایره چرخ دنده کمترین است، زمان تغییر شکل برش و زمان انتقال نیروی برش بیشتر است، و فلز بیشتری برش داده می شود، که دلیل آن نمایه دندان مقعر است. از دندان اصلاحدر حال حاضر بهترین روش طراحی تیغ برای رفع این مشکل، روش طراحی «تراش متعادل» است.

اگر تعداد نقاط تماس روی سطح دندان زوج باشد، نیروی هر دو طرف متعادل می شود

اگر یک نقطه تماس واحد روی سطح دندان باشد، نیروی هر دو طرف نامتعادل است
