چیستکاتر اصلاح دنده?

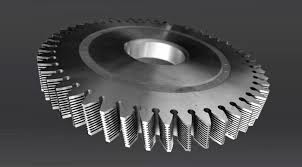

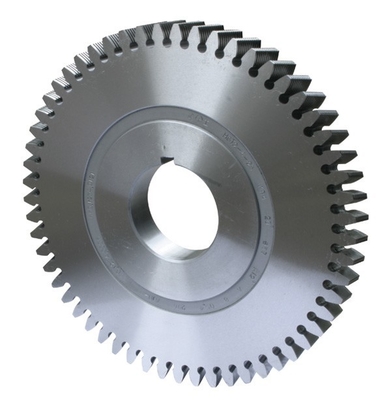

شیارهای باریک زیادی روی سطح دندان وجود دارد که لبه های برش را تشکیل می دهند و ابزار پردازش چرخ دنده شکل برای پردازش قطعه کار مطابق با اصل مش بندی چرخ دنده مارپیچ استفاده می شود.در حین پردازش، کاتر براده های ریز سبیل مانند را از سطح دندانه چرخ دنده جدا می کند، بنابراین به آن کاتر اصلاح می گویند.کاتر اصلاح برای پایان دادن به دندانه های چرخ دنده پس از حباب کردن و شکل دادن استفاده می شود (به ماشینکاری چرخ دنده مراجعه کنید).برش های ریش تراش دیسکی که معمولاً مورد استفاده قرار می گیرند مانند یک چرخ دنده استوانه ای مارپیچ سخت شده هستند (شکل 1) و شیارهای روی سطح دندان به دو شکل هستند: یکی سوراخ عبوری دایره ای یا مارپیچ روی کل چرخ دنده حلقه ای است.شکاف، مقطع شکاف می تواند مستطیلی یا ذوزنقه ای باشد.این کاتر اصلاح تنها پس از بلانت شدن قسمت جلو (شیار) را تیز می کند و شکل دندان و قطر خارجی آن تغییر نمی کند.از آنجایی که شکاف را نمی توان خیلی عمیق ساخت، فقط برای اصلاح چاقوهایی با ماژول کمتر از 1.75 میلی متر مناسب است.دیگر اینکه شیارهای دو طرف مسدود شده و با تیغه شانه‌ای وارد می‌شوند.سوراخ های اریب دریل کنید.این نوع ریش تراش باید پس از استفاده بی‌نقص، شکل دندان و سطح استوانه‌ای بالای دندان را دوباره آسیاب شود.
به منظور کاهش بار برش هر دندان، تعداد دندانه های کاتر اصلاح زیاد است و به طور کلی عدد اول را برای جلوگیری از یک عامل مشترک با تعداد دندانه های چرخ دنده در نظر می گیرند، در غیر این صورت خطای برش اصلاح به چرخ دنده کپی می شود تا پردازش شود.طبق استاندارد بین المللی، دقت تیغ دارای سه نوع است: AA، A و B. در تولید واقعی، پروفیل دندان چرخ دنده تراشیده شده با برش اصلاح پروفیل دندان پیچی صحیح اغلب از انحراف صحیح در نزدیکی دایره گام چرخ دنده منحرف می شود. چرخ دنده، مقعر به سمت داخل، و انحراف حدود 0.01 ~ 0.03 میلی متر است.انحراف مشخصات دندانی چرخ دنده های خار بزرگتر از چرخ دنده های مارپیچ است.برای اینکه قطعه کار به شکل صحیح دندان پیچ در پیچ باشد، باید شکل دندان کاتر اصلاح شود.در تولید انبوه، منحنی اصلاح شکل دندان کاتر اصلاح با روش های تجربی تعیین می شود.
کاتر اصلاح می تواند چرخ دنده های استوانه ای داخلی و خارجی دندان های مستقیم و مارپیچ را با راندمان تولید بالا و سطح صاف پردازش کند.علاوه بر این، برش های اصلاح چرخ دنده کرم برای ماشینکاری چرخ دنده های کرمی دقیق وجود دارد.نوع و پارامترهای کرم پایه باید مشابه کرم کاری باشد که با چرخ دنده کرمی مطابقت دارد.مانند ماشین های اصلاح چرخ دنده، شیارهای باریک زیادی روی سطح مارپیچ دارد تا لبه های برش را تشکیل دهد و براده ها را در خود جای دهد.ساخت کاترهای اصلاح چرخ دنده حلزونی دشوار است و فقط در هنگام ماشینکاری چرخ دنده های کرمی که به دقت بالایی نیاز دارند استفاده می شود.
