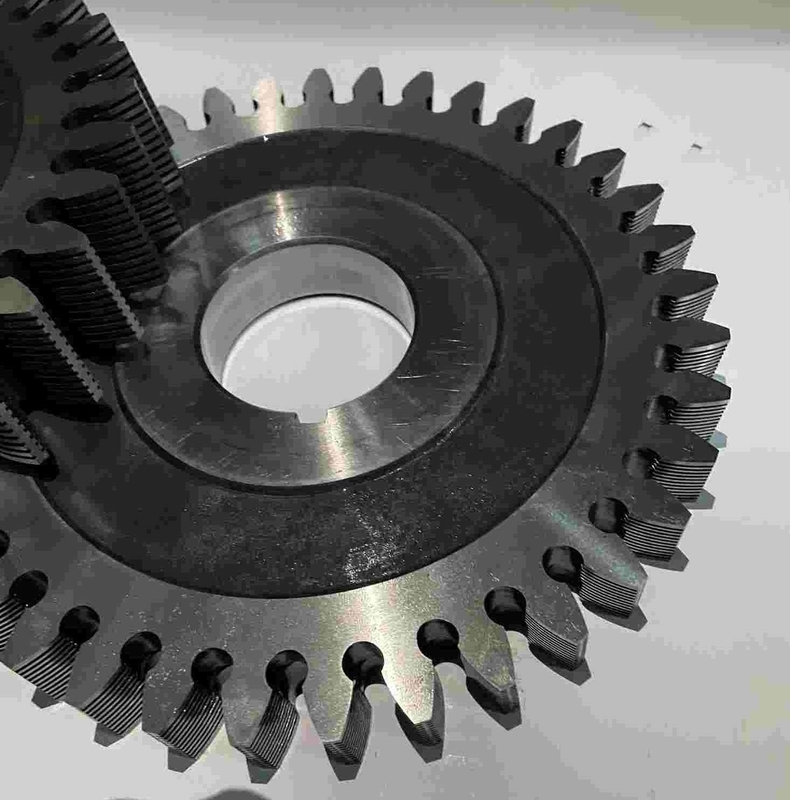

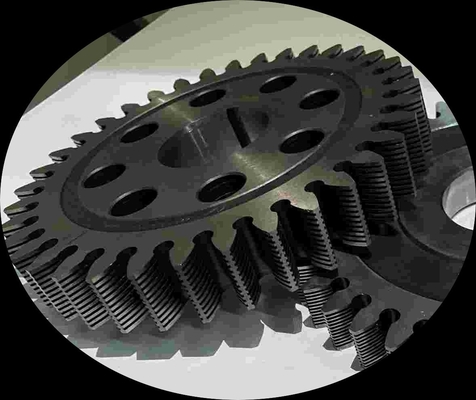

ماژول مونتاژ شده CNC دنده برش مشکی با تیغ تک لبه

ماشین اصلاح دنده با کیفیت بالا

تیغ یک لبه با مواد فوق سخت مونتاژ شده
1. یک چاقوی اصلاح تک لبه از مواد فوق سخت مونتاژ شده عمدتاً از یک بدنه برش، یک لمینت، یک غده، یک پیچ بست و یک مکانیسم تنظیم تشکیل شده است.لمینت از مواد فوق سخت مکعبی نیترید بور یا الماس ساخته شده است، صفحه ورقه ورقه عمود بر محور است و روی بدنه برش آستین دارد.مشخصه آن این است که لمینیت های آستین دار روی بدنه کاتر 7 لمینیت های چرخ دنده ای هستند.وقتی ضخامت دندان تنظیم نمی شود فقط سه قطعه نصب می شود که یکی قطعه برش 5 و دو قطعه دیگر قطعه راهنما 3 است که قطعه برش آن در وسط کل ضخامت دندانه های کاتر قرار دارد و دو قطعه راهنما 3 با فواصل مساوی در دو طرف قطعه برش 5 قرار می گیرند و قطعه برش 5 و قطعه راهنمای 3 به ترتیب با پدهای 4 و 6 از هم جدا می شوند.و از پین موقعیت یابی 8 برای موقعیت یابی استفاده کنید.در صورت نیاز به تنظیم ضخامت دندان، قطعه برش 5 و قطعه راهنما 3 هر کدام از دو لمینت تشکیل شده اند و در مجموع 6 لمینیت چرخ دنده ای نصب می شود، یعنی قطعه برش قابل تنظیم 11 و قطعه راهنما قابل تنظیم. 9 ارائه شده است و لمینیت های فرد هر کدام توسط پین موقعیت یابی 8 قرار می گیرند. لمینیت های فرد 1، 3 و 5 نمایه دندان سمت چپ 14 را تشکیل می دهند و لمینیت های زوج شماره 2، 4 و 6 را تشکیل می دهند. پروفیل دندان راست 15. برخی از دو سوراخ پیچ 12 از لمینیت های تک سایز و برخی دو سوراخ پیچ مربوطه 13 از لمینیت های دو سایز، دو سوراخ تنظیم را تشکیل می دهند و دو سوراخ تنظیم با 180 درجه از هم جدا می شوند. دو سوراخ تنظیم در لمینیت های چرخ دنده ای شکل قرار گرفته اند.روی قطر، در نهایت توسط غده و پیچ 2 محکم می شود.
