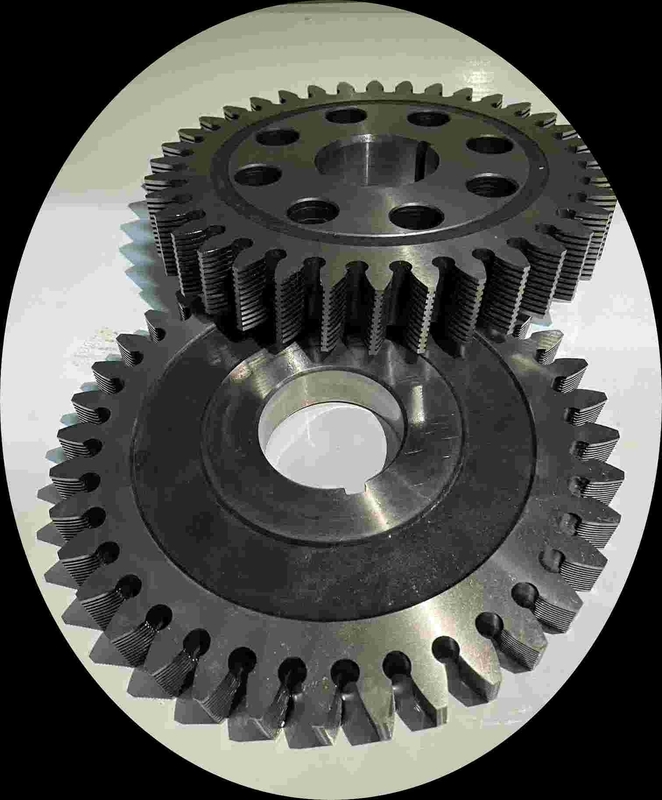

ابزارهای برش کاتر ریش تراش دنده معمولی الماس مکعبی بور نیترید

کاتر اصلاح دنده معمولی

شیارهای باریک زیادی روی سطح دندان وجود دارد که لبه های برش را تشکیل می دهند و ابزار پردازش چرخ دنده شکل برای پردازش قطعه کار مطابق با اصل مش بندی چرخ دنده مارپیچ استفاده می شود.در حین پردازش، کاتر براده های ریز سبیل مانند را از سطح دندانه چرخ دنده جدا می کند، بنابراین به آن کاتر اصلاح می گویند.کاتر اصلاح برای پایان دادن به دندانه های چرخ دنده پس از حباب کردن و شکل دادن استفاده می شود (به ماشینکاری چرخ دنده مراجعه کنید).کاتر ریش تراش دیسکی که معمولاً استفاده می شود مانند یک چرخ دنده استوانه ای مارپیچ سخت شده است.دو شکل شیار روی سطح دندان وجود دارد: یکی شیار دایره ای یا مارپیچ در کل چرخ دنده حلقه ای است و شیارها دارای دو شیار هستند.سطح مقطع می تواند مستطیلی یا ذوزنقه ای باشد.این نوع کاتر اصلاح، بلانت بوده و فقط قسمت جلو (شیار) تیز می شود و شکل دندان و قطر خارجی آن تغییر نمی کند.از آنجایی که شیار عبوری را نمی توان خیلی عمیق ساخت، فقط برای ماژول ها مناسب است.تیغ های کمتر از 1.75 میلی متر؛دیگر این که شیارهای دو طرف مسدود شده اند و با درج های شانه ای به طور جداگانه وارد می شوند.سوراخ های کوچکاین نوع ریش تراش باید پس از استفاده بی‌نقص، شکل دندان و سطح استوانه‌ای بالای دندان را دوباره آسیاب شود.
