برش های فرز دنده غیرقابل نمایش ساق مخروطی که HSS کلاس A را تکمیل می کنند

فرز درج غیرقابل نمایش

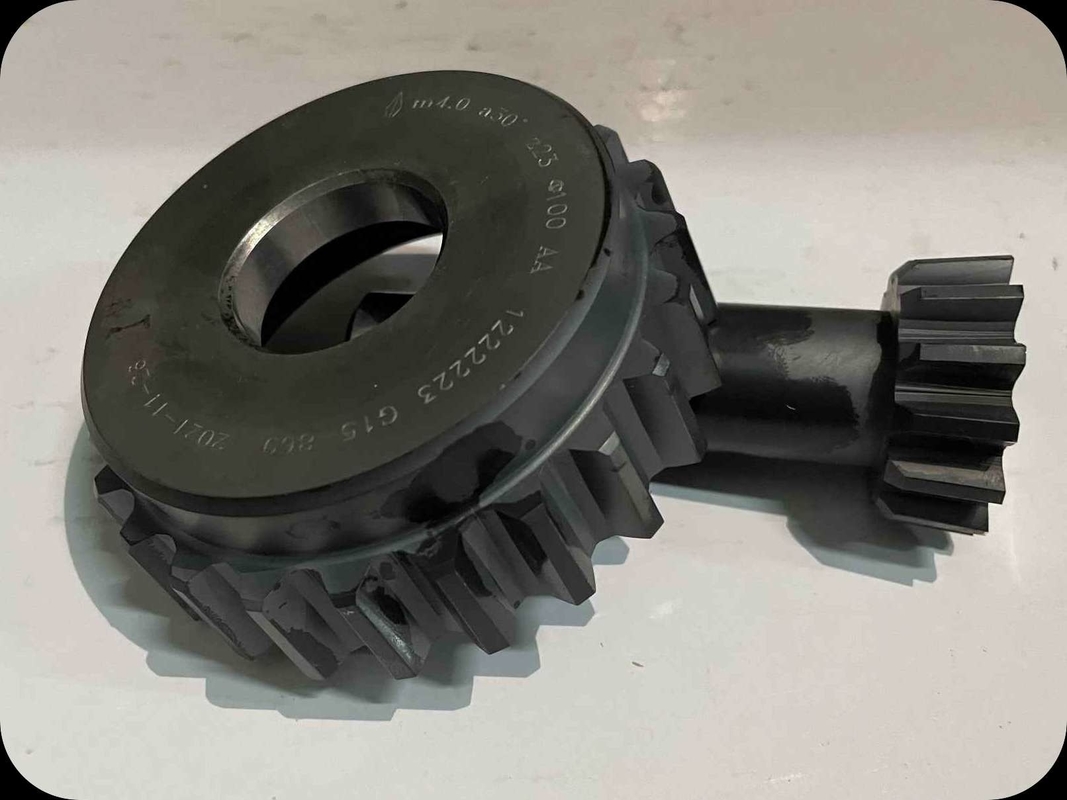

نام محصول:دستگاه شکل دهی دنده ساق مخروطی
کلاس دقت:یک کلاس
مواد پردازش:فولاد با سرعت بالا
شکل دهنده چرخ دنده یک ابزار پردازش چرخ دنده شکل یا قفسه شکل است.برش‌های شکل‌دهنده برای ماشین‌کاری چرخ‌دنده‌های خار مشبک داخلی و خارجی و چرخ‌دنده‌های استوانه‌ای حلزونی بر اساس روش تولید استفاده می‌شوند (به ماشین‌کاری چرخ دنده مراجعه کنید).ویژگی شکل دهنده چرخ دنده این است که می تواند چرخ دنده های شانه ای، چرخ دنده های چند مرحله ای و چرخ دنده های شاه ماهی را بدون شیار خالی پردازش کند.شکل دهنده چرخ دنده با شکل خاص می تواند سایر قطعات کار با اشکال مختلف را نیز پردازش کند.

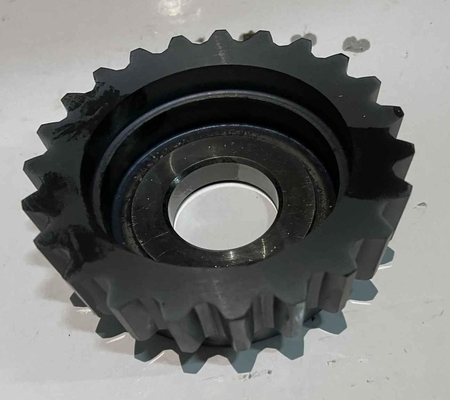

چاقوهای شکل دهنده دنده به چهار نوع دیسکی، کاسه ای، استوانه ای و ساقه مخروطی تقسیم می شوند.شکل دهنده چرخ دنده دیسکی عمدتا برای پردازش چرخ دنده های خار مشبک داخلی و خارجی، چرخ دنده های مارپیچ شکل دهنده چرخ دنده و چرخ دنده های شاه ماهی استفاده می شود.شکل دهنده کاسه عمدتا چرخ دنده های خار را با شانه ها و مش بندی های داخلی و خارجی متعدد پردازش می کند.تفاوت آن با شکل دهنده دیسک در این است که مهره برای گیره در بدنه شکل دهنده جای می گیرد.بنابراین، پردازش مانعی ندارد.شکل دهنده دنده استوانه ای برای پردازش چرخ دنده های داخلی و چرخ دنده های کوچک خارجی استفاده می شود که از طریق رزوه سوراخ داخلی روی محور اصلی چرخ دنده پیچ می شوند.شکل دهنده چرخ دنده ساق مخروطی عمدتاً برای پردازش چرخ دنده های خار مشبک داخلی و چرخ دنده های مارپیچ استفاده می شود.
