درج های کاربید برش شکاف دار غیرقابل نمایش فرز اندازه سفارشی تکمیل شد

کاتر شکاف دار اینسرت کاربید غیرقابل نمایش

مجموعه ای از برش های شکاف دار درج کاربید غیرقابل نمایش

بر اساس استاندارد بین المللی، دقت کاتر شکل دهنده چرخ دنده استاندارد به 3 نوع درجه AA، درجه A و درجه B تقسیم می شود.به منظور پردازش چرخ دنده هایی که نیاز به تراشیدن یا آسیاب مجدد دارند، باید به ترتیب از شکل دهنده های دنده قبل از تراشیدن یا قبل از آسیاب استفاده کرد تا مقدار خاصی از ماشینکاری روی سطح دندان دنده باقی بماند.بنابراین، شکل دندانه این شکل دهنده های دنده باید به طور خاص طراحی شود.

طبقه بندی:

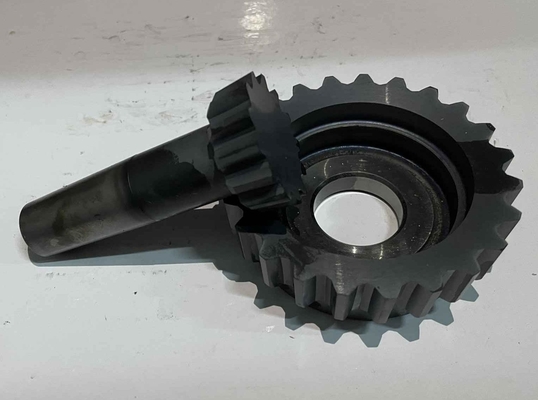

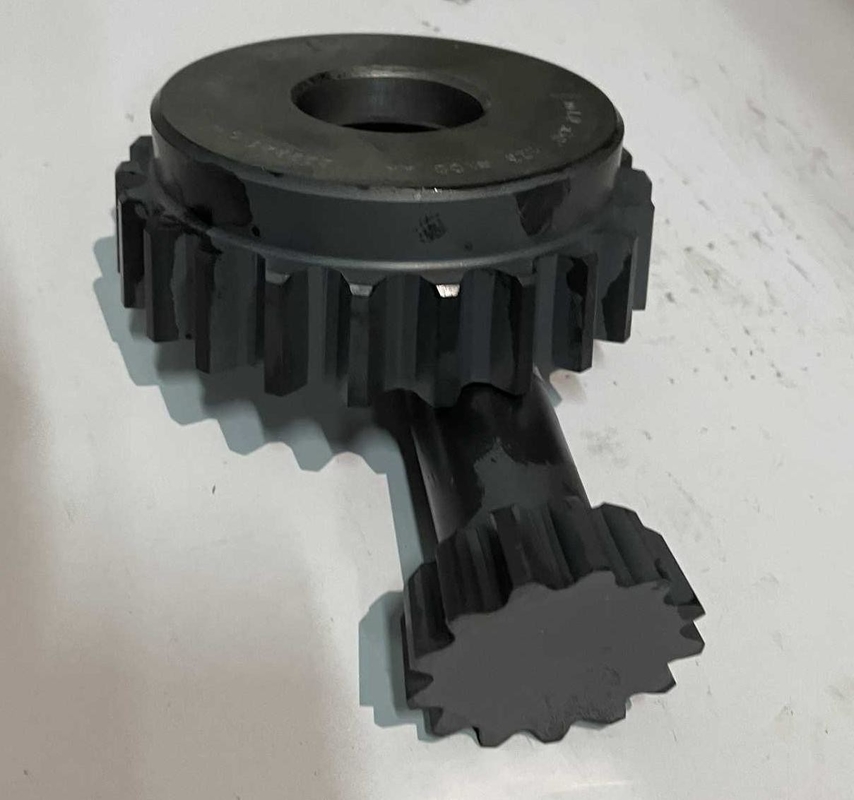

تیغه های چرخ دنده بر اساس شکل به چهار نوع دیسکی، کاسه ای، استوانه ای و ساقه مخروطی تقسیم می شوند.
برش های شکل دهنده دیسک عمدتاً برای پردازش خار مشبک داخلی و خارجی، چرخ دنده های مارپیچ و شاه ماهی استفاده می شود.
شکل دهنده چرخ دنده کاسه ای شکل عمدتا چرخ دنده های خار را با شانه ها و مش بندی های داخلی و خارجی متعدد پردازش می کند.تفاوت آن با شکل دهنده دنده دیسکی در این است که مهره مورد استفاده برای گیره در بدنه دنده شکل دهنده جای می گیرد.بنابراین، پردازش مانعی ندارد.
شکل دهنده دنده استوانه ای برای پردازش چرخ دنده های داخلی و چرخ دنده های خارجی با ماژول های کوچک استفاده می شود و رزوه توسط سوراخ داخلی روی محور اصلی شکل دهنده چرخ دنده پیچ می شود.
شکل دهنده ساقه مخروطی عمدتاً برای ماشینکاری خار مشبک داخلی و چرخ دنده های مارپیچ استفاده می شود.
