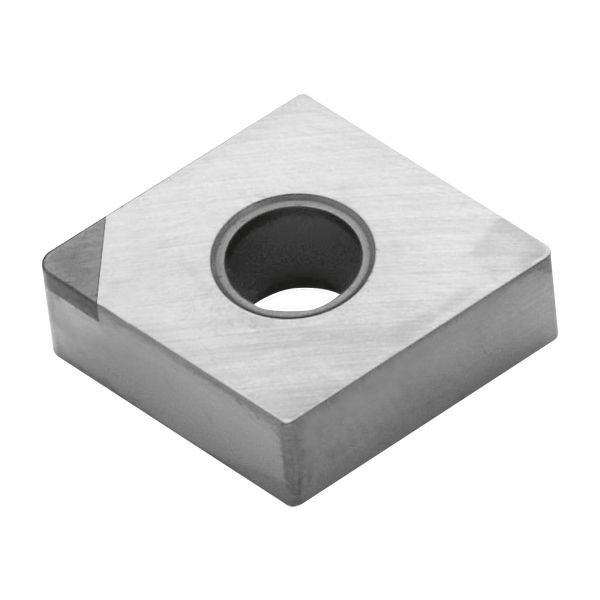

ماشین CNC CBN درج‌های تراش سخت فوق‌العاده سخت سفارشی شده است

درج CBN برای تراش سخت

جابجایی مواد اولیه
زیرا ناخالصی هایی مانند WBN، HBN، پیروفیلیت، گرافیت، منیزیم، آهن و غیره در میکروپودر CBN باقی مانده است.علاوه بر این، آن و پودر بایندر هر دو حاوی اکسیژن جذب شده، بخار آب و غیره هستند که برای پخت نامطلوب هستند.بنابراین، روش تصفیه مواد اولیه یکی از پیوندهای مهم برای اطمینان از عملکرد پلی کریستالی مصنوعی است.در طول توسعه، ما از روش‌های زیر برای خالص‌سازی پودر CBN و مواد بایندر استفاده کردیم: ابتدا، پودر CBN را با NaOH در دمای 300 درجه سانتی‌گراد درمان کنید تا پیروفیلیت و HBN حذف شود.سپس اسید پرکلریک را بجوشانید تا گرافیت حذف شود.صفحات برای حذف فلزات جوشانده شدند و با آب مقطر شسته شدند تا خنثی شوند.Co، Ni، Al و غیره مورد استفاده برای بایندر تحت عملیات احیای هیدروژن قرار می گیرند.سپس CBN و بایندر به طور یکنواخت و بر اساس نسبت معینی مخلوط شده و در قالب گرافیت گنجانده شده و سپس به کوره خلاء با فشار کمتر از 1E2 فرستاده شده و در دمای 800-1000 درجه سانتیگراد به مدت 1 ساعت حرارت داده می شود و کثیفی را از بین می برند. بر روی سطح، اکسیژن و بخار آب و غیره جذب می شود، به طوری که سطح دانه های CBN بسیار تمیز است.
از نظر انتخاب مواد چسباننده و مقدار اضافه، مقدار کل چسب اضافه شده باید کافی باشد اما بیش از حد نباشد.نتایج تجربی نشان می دهد که مقاومت به سایش و استحکام خمشی پلی کریستال ارتباط نزدیکی با میانگین مسیر آزاد (ضخامت لایه فاز بایندر) دارد.دوز عامل 10 تا 15 درصد (نسبت جرم) است.
علاوه بر انتخاب بایندر، تعیین اندازه ذرات CBN و نسبت اندازه ذرات نیز بسیار مهم است.با توجه به الزامات دقت ماشینکاری و کیفیت سطح، اندازه ذرات CBN مورد استفاده برای ساخت ابزارهای برش تقریباً به این موارد تقسیم می شود: اندازه ذرات درشت 20-30 میکرومتر.اندازه ذرات متوسط ​​3 ~ 10 میکرون؛اندازه ذرات ریز 2 میکرونپلی کریستالی ساخته شده از دانه درشت به سختی تبدیل به ابزاری با دقت بالا می شود، اما مقاومت در برابر سایش و مقاومت در برابر ضربه آن بالا است، و پلی کریستال ساخته شده از دانه ریز می تواند الزامات تکمیل و تکمیل فوق العاده را برآورده کند.

1. سنتز بدن جنین

ورق کامپوزیت PCBN مستقیماً با لایه CBN و بستر کاربید سیمانی تحت دمای بالا و فشار بالا ترکیب می شود و از طریق فرآیندهای برش و جوشکاری به ابزارهای برش یا تیغه های مختلف جوشکاری تبدیل می شود.
بلوک سینتر PCBN انتگرال مستقیماً بدون ماتریس آلیاژ پخته می شود تا به تیغه PCBN یکپارچه تبدیل شود.پس از تیز کردن، تیغه پلی کریستالی یکپارچه نیترید بور مکعبی ساخته می شود.همانطور که در "ورق مرکب PCBN" نشان داده شده است.تجهیزات سنتز بیشتر تجهیزات مصنوعی مورد استفاده در خارج از کشور، پرس های بالایی دو طرفه هستند و بیشتر آنها پرس های بالایی شش طرفه در چین هستند.

2. فرآیند سنگ زنی ابزار PCBN

نوار ابزار PCBN تولید شده برای برش نیاز به تیز کردن دارد و ابزار تیز شده هندسه و پرداخت سطح صحیح را به دست می آورد.به طور کلی به فرآیندهای سنگ زنی خشن، آسیاب ریز و سنگ زنی تقسیم می شود.چرخ سنگ زنی الماس متصل به رزین 180-240 برای سنگ زنی خشن، با تغذیه 0.01 میلی متر / دو بار استفاده می شود.چرخ سنگ زنی متصل به رزین Wlo-W14 برای سنگ زنی ریز استفاده می شود، با تغذیه 0.005 میلی متر / دو ضربه.برای سنگ زنی برای چرخ سنگ زنی الماس یا خمیر آسیاب W5~W3، باید توجه ویژه ای به تأثیر لبه برش چرخ الماس سنگ زنی روی آسیاب شود.اگرچه ابزار در طول فرآیند تیز کردن، روی تمام وجه انتهایی چرخ سنگ زنی به جلو و عقب می چرخد ​​تا مصرف سطح چرخ سنگ زنی یکنواخت شود، در واقع، سطح چرخ سنگ زنی همچنان مستعد ناهمواری است که باید به طور مکرر ایجاد شود. کوتاه شده

3. پارامترهای هندسی ابزار PCBN

طول عمر ابزار PCBN ارتباط تنگاتنگی با پارامترهای هندسی آن دارد و زاویه مناسب جلو و عقب می تواند مقاومت ابزار را در برابر ضربه بهبود بخشد.ظرفیت حذف تراشه و ظرفیت اتلاف گرما.اندازه زاویه چنگک به طور مستقیم بر نیروی لبه برش و وضعیت تنش داخلی درج تأثیر می گذارد.به منظور اجتناب از تنش کششی بیش از حد ناشی از ضربه مکانیکی نوک ابزار، به طور کلی از زاویه چنگک منفی (-5.~-10.) استفاده می شود.در عین حال، به منظور کاهش سایش زاویه تسکین، زاویه اصلی و کمکی 6 است. گوشه ها با شعاع دماغه 0.4-1.2 میلی متر گرد شده و لبه ها صاف می شوند.

4. بازرسی ابزار PCBN

علاوه بر آزمایش خواص فیزیکی مانند شاخص سختی، مقاومت خمشی، استحکام کششی و غیره، استفاده از میکروسکوپ الکترونی پرقدرت نیز برای بررسی دقت پردازش سطح و لبه ابزارهای PCBN ضروری است.سپس بازرسی ابعادی، بازرسی دقیق، ارزش M، تحمل هندسی، زبری و سپس بسته بندی و ذخیره سازی است.
