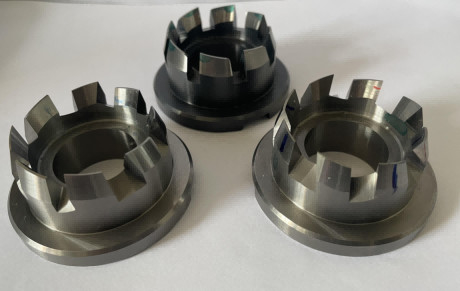

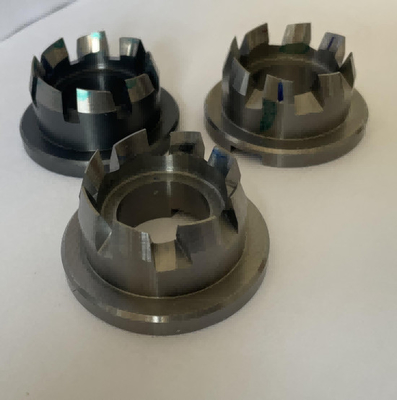

ابزارهای برش استوانه ای Gleason برش دنده مارپیچی روکش دار AT

برش دنده مارپیچی GLEASON

فرز چرخ دنده مارپیچی که به عنوان فرز گلیسون نیز شناخته می شود، برای پردازش چرخ دنده های اریب مارپیچی با مدول 0.5 تا 15 میلی متر استفاده می شود.سرهای برش معمولی دارای قطر اسمی 12.7 تا 457.2 میلی متر (1/2 تا 18 اینچ) هستند و در مجموع 10 مشخصات وجود دارد.سر فرز 12.7 ~ 50.8 میلی متر (1/2 ~ 2 اینچ) از نوع یکپارچه ساخته شده است و قطر بزرگتر از نوع درج ساخته شده است.سر فرز را می توان به دو دسته تقسیم کرد: سر برش ناهموار و سر برش ریز.دو نوع دیسک برش خشن (دارای دو سری دندانه برای برش داخلی و برش خارجی) و سه طرف (با سه مجموعه دندانه برای برش داخلی، برش خارجی و برش بالا) وجود دارد.دو نوع دیسک ریز وجود دارد: یک طرفه (فقط یک نوع دندان در برش داخلی یا خارجی وجود دارد) و دو طرفه.سر برش ناهموار به دندانه های برش زیادی و استحکام خوب نیاز دارد و یک حلقه پشتیبان در پشت سر کاتر وجود دارد تا نیروی برش دندانه های برش را تحمل کند.سر برش خوب نیاز به دقت بالایی دارد، با واشر و گوه، که می تواند موقعیت شعاعی دندان های برش را دقیقاً تنظیم کند.لبه های برش دندان های کاتر روی سرهای مختلف کاتر مستقیم بوده و دارای زاویه پروفیل دندانی مشخصی هستند.دندان‌های کاتر باید بر اساس شماره کاتر محاسبه‌شده انتخاب شوند تا مشخصات دندانی منطبق را به دست آورند و نوع پشت بیل برای سنگین کردن دندان‌های کاتر اتخاذ می‌شود.موقعیت شعاعی و زاویه پروفیل دندان پس از آسیاب بدون تغییر باقی می ماند.با توسعه ماشین‌های فرز دنده‌ای با راندمان بالا، چندین نوع فرز جدید ظاهر شده‌اند، مانند فرزهای با سفتی بالا برای برش‌های خشن، فرزهای برش گوه‌ای، و علاوه بر روش نیمه‌هابی که در ماشین‌کاری بزرگ استفاده می‌شود. چرخ ها سر برش استوانه ای و سر برش مارپیچی و غیره.
